91麻豆精品国产91久久久久久_亚洲精品国产精品国自产观看_国产综合成人久久大片91_日本午夜精品理论片A级APP发布_国产麻豆一区二区三区精品视频_无遮挡国产高潮视频免费观看_狠狠综合久久AV一区二区三区_久久久综合香蕉尹人综合网

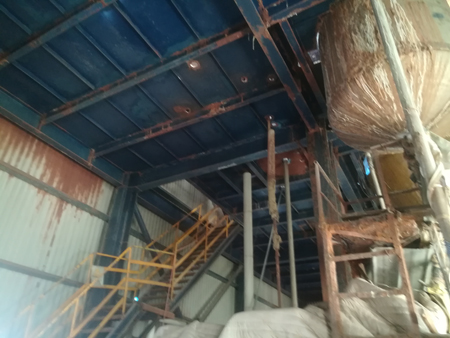

      化工廠房鋼結(jié)構(gòu)大氣腐蝕發(fā)生在干燥空氣中即屬于干大氣腐蝕時(shí)，主要由純的化學(xué)作用所引起，它的腐蝕速度小，破壞性也非常小。
      大氣腐蝕發(fā)生在鋼結(jié)構(gòu)金屬表面上存在的水膜中時(shí)，是由電化學(xué)腐蝕過(guò)程引起的。

其特點(diǎn)如下。(1)鋼結(jié)構(gòu)金屬表面上水膜中進(jìn)行的電化學(xué)腐蝕不同于鋼結(jié)構(gòu)金屬沉浸在電解液中的電化學(xué)腐蝕過(guò)程。當(dāng)鋼結(jié)構(gòu)金屬表面形成連續(xù)的電解液薄層時(shí)，其電化學(xué)腐蝕的陰極過(guò)程主要是依靠氧的去極化作用，形成吸氧腐蝕，即使是在城市污染的大氣中形成的酸性水膜下的腐蝕過(guò)程也是如此。然而在強(qiáng)酸性溶液中鐵、鋁等鋼結(jié)構(gòu)金屬全浸入時(shí)則主要是氫的去極化作用，形成析氫腐蝕。
      (2)鋼結(jié)構(gòu)金屬表面上水膜的形成。- .般地說(shuō)，只有當(dāng)空氣的相對(duì)濕度達(dá)100%時(shí)，鋼結(jié)構(gòu)金屬表面上才能形成水膜。但是如果鋼結(jié)構(gòu)金屬表面粗糙或表面有灰塵或腐蝕產(chǎn)物，在相對(duì)濕度低于100%時(shí)，水蒸氣地會(huì)凝聚在低凹處或鋼結(jié)構(gòu)金屬表面與固體顆粒之間的縫隙處，形成肉眼看不見(jiàn)的水膜，這種水膜并非純凈的水，空氣中的氧、CO2及工業(yè)中的氣體污染物及固體鹽類(lèi)等都會(huì)溶解于鋼結(jié)構(gòu)金屬表面的水膜中，使之形成電解質(zhì)溶液，促進(jìn)了水膜下鋼結(jié)構(gòu)金屬的腐蝕。
      (3)水膜下的腐蝕過(guò)程，鋼結(jié)構(gòu)金屬表面水膜下的腐蝕是由于鋼結(jié)構(gòu)金屬表面電化學(xué)不均勻性造成的微電池，當(dāng)水膜較薄時(shí)這種腐蝕很易發(fā)生，例如常溫下室內(nèi)鋼結(jié)構(gòu)金屬構(gòu)件的腐蝕。在水膜較厚的情況下，往往因水膜不均勻而形成氧濃差腐蝕電池，例如工件經(jīng)水洗、水淋或室外有露水時(shí)易發(fā)生這類(lèi)腐蝕。

      根據(jù)鋼結(jié)構(gòu)金屬表面水膜層的厚度(即表面潮濕程度)不同，大氣腐蝕被陰極過(guò)程控制的程度也有所不同，如圖5-2所示。當(dāng)鋼結(jié)構(gòu)金屬表面水膜層變薄時(shí)，由于氧容易通過(guò)薄膜使大氣腐蝕的陰極過(guò)程更易進(jìn)行。對(duì)于鋼結(jié)構(gòu)金屬離子化的陽(yáng)極過(guò)程，情況則正好相反，由于鋼結(jié)構(gòu)金屬形成氧化物后的鈍化作用以及鋼結(jié)構(gòu)金屬離子水化過(guò)程困難，使陽(yáng)極過(guò) 程受到強(qiáng)烈阻滯而促進(jìn)了陽(yáng)極極化。

      由此可知，對(duì)于潮大氣腐蝕，因其水膜層較薄，氧易于透過(guò)薄膜， 陰極過(guò)程容易進(jìn)行，腐蝕過(guò)程主要受陽(yáng)極過(guò)程控制。而對(duì)于濕大氣腐蝕，因水膜層較厚，氧不易透過(guò)水膜， 使陰極過(guò)程速度減慢，則腐蝕過(guò)程主要受陰極過(guò)程控制。
